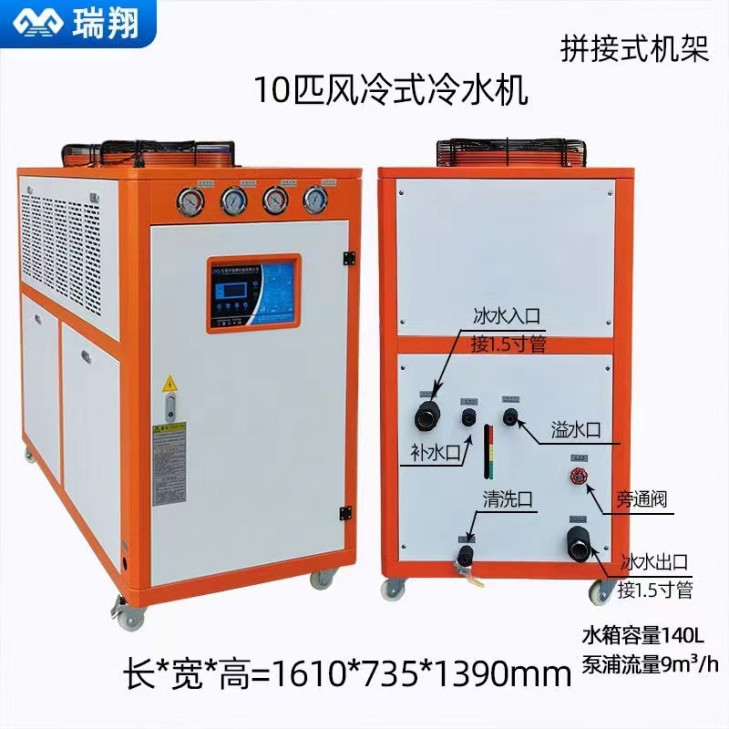

冷却水装置
空気冷却型箱型水冷却装置の技術仕様のパラメータは,以下の表に記載されています.
バイパスバルブ
1.5インチパイプに接続
容量 140L
ポンプ流量 9m3/h
|
ポイント
|
空気冷却されたシリーズ製品 | |
| RX-10 | ||
| 電源 | 10P-50Hz-380V | |
| 冷却水流量 m3/h | 6.0 | |
| 総電力消費 kW | 10.5 | |
|
冷却容量
|
kW | 36 |
| kCal/h | 30960 | |
| タイプ | 完全に閉ざされたスクロールタイプ | |
| 開始方法 | 直接スタート | |
| 凝縮装置 | タイプ | 高効率の紫の銅製のアルミホイール 羽根付き + 低騒音扇風機 |
| 冷却空気の体積 m3/h | 12000 | |
| 単位の数 | 1 | |
| 冷却液 | タイプ | R22 |
| 組み込み水ポンプ kW | 1.5 | |
|
蒸発器
|
単位の数 | 高効率の水タンクコイル型 |
| タイプ | 1 | |
| パイプ直径 | DN40 | |
| 安全保護装置 | 高低電圧保護,防氷保護 (ダブル),安全バルブ,過負荷保護,低相,逆相,低電圧,過電圧,水流保護など | |
| 安全保護装置 | 長さ | 1610 |
| 幅 | 735 | |
| 高さ | 1390 | |
| 全体の次元 | 体重 | 326 |
