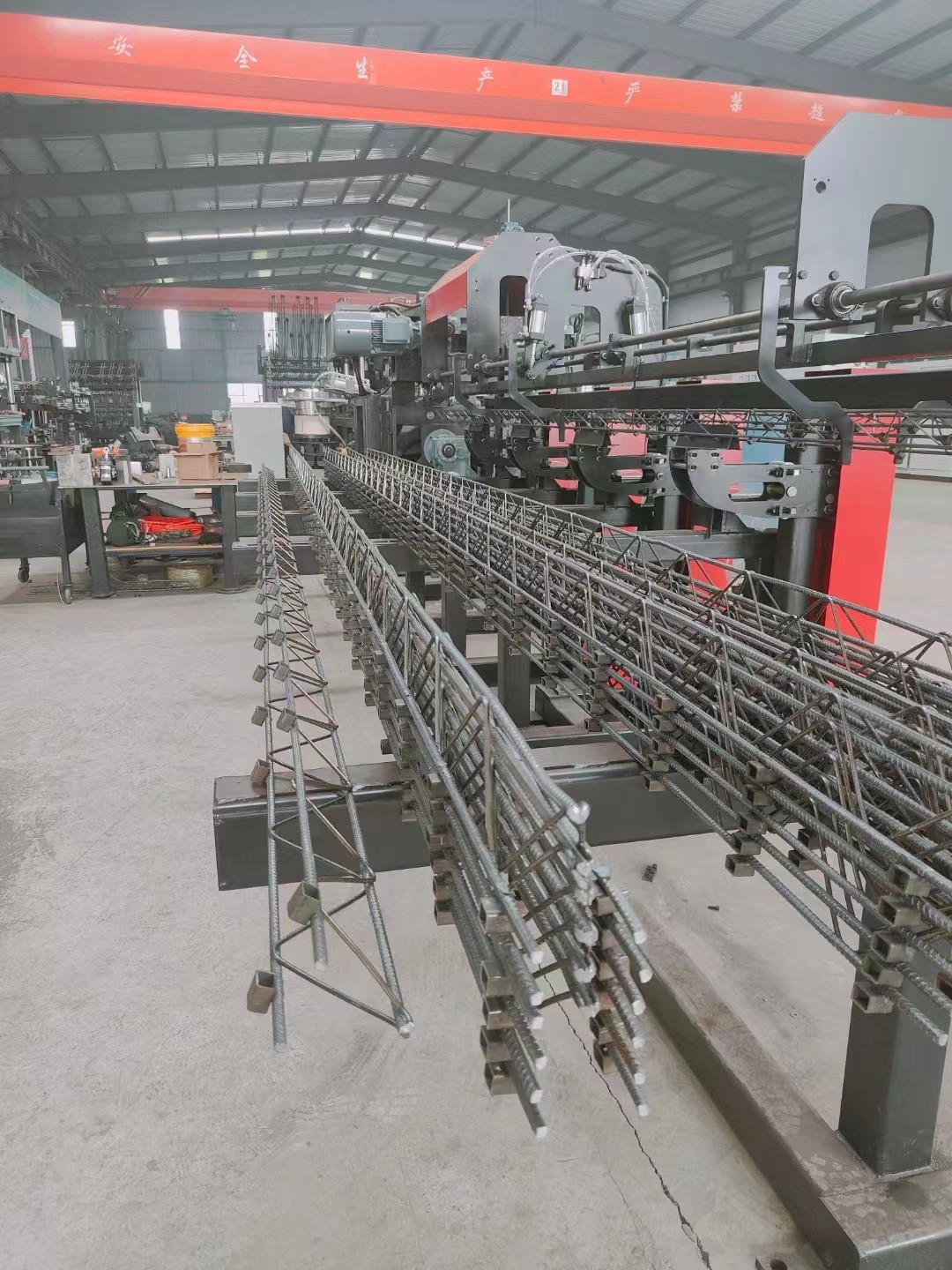

SGHJ-IV インテリジェント CNC トラスウェルディング生産ライン価格表
引用元:Shandong Shiguang Machinery Technology Co., Ltd.
シリアル違う違う	装置の名称		機器のモデル		単位		量	コスト価格 (RMB)	総額 (RMB)
1		スクウェア・パイプ・リバー・トラス・ウェルディング・プロダクションライン		SGHJ-IV	ユニット	1
2		スクリップ式空気圧縮機		カイゼンBKシリーズ 37kw	ユニット	1
3		冷却用水機		RX-10A	ユニット	1
4		リバーの溶接機		25kva	ユニット	1
合計		人民幣: 人民幣の上文字:
注:この価格には税金,運賃,デバッグ・インストール手数料,訓練手数料が含まれています.
専門的で効率的な技術研究開発チームと, 鉄格子溶接生産ラインの研究開発と製造に焦点を当てています.企業は技術革新に重点を置いています市場需要に応えるように製品構造を常に調整する著名な企業と長期間の協力関係を結ぶ.

違う違う	機器の部品	量	テクニカル特徴
1	スクエアチューブコネクタ振動プレートコレクター	2セット	振動式フード,コンベア・スライド,ストーカー
2	高速溶接装置	2セット	高速シリンダーから構成され,クロム・ジルコニウム溶接電極
3	パネウマティック・フィード・コンポーネント	2セット	接続部品の自動積載用
4	溶接模具と溶接電源	1セット	溶接電源,接続部品の模具の固定からなる
5	溶接冷却水システム	1セット	接続部品の溶接のための冷却
6	移動部品の調整	1セット	接着部品の溶接位置を調節するために

スイング・アーム	単位	量	注記
ワイヤレッシング・ラックの負荷容量	体重	2000	上部弦の高さは2メートル,横部弦の高さは1.3メートルを超えてはならない.
電線敷設用ラック数	ユニット	5
サイド・スティール・フォーミング・モーターのパワー	kW	7.5
溶接トランスフォーマー	kW	160×3	後ろに追加された四角管の溶接トランスフォーマーで間隔操作
シアモーターの動力	kW	11+11	自社開発の上げシール間断的な操作を採用
レーク・モーターの電力を集めて持ち上げる	kW	2.2	断続的な動作
横弦の曲線	mm	200
アコードの高さ	mm	70~270	低角弦なしで高さ250以上
アコード幅	mm	70~90	幅が大きい
上部と下部のコードバーの直径	mm	6 から 12
横弦の直径	mm	4から7
弦の長さ	m	2〜14	オートマティックに調整できるピッチ
弦の直さ	mm/m	±5
アコードの高度誤差	mm	±2
アコードの長さの誤り	mm/m	±5	最大誤差 ±15mm
露出した上部と下部コードバーの高さ	mm	≤5
生産ラインの速度	m	6 から 8	実際の安定した生産速度はコードの仕様によって決定されます. (通常のトラス,生産速度: 12-14メートル) 生産過程で四角管のコネクタが加えられれば,速度に影響されます.
空気圧	MPa	≥0.7	使用されたガスは清潔で,フィルタリングされ,乾燥する必要があります.
空気消費量	m3/min	3/4. 3/4. 3/4.5
生産ラインの長さ (長さ * 幅 * 高さ)	mm	*生産ラインの長さは 4500030003500 に適度に調整できます.*
総生産	T	≤18
注: 標準配置には,下角屈曲メカニズムが含まれます.住宅工業化用の配置には,下角屈曲メカニズムが含まれていない場合は,指定してください.

名前	ブランド	解説コメント
操作画面	クンラン・トンタイ	ARMCPUをコアと800MHzメイン周波数とするインテリジェントIoTタッチスクリーンである.製品デザインは10インチTFTLCD,解像度1024 * 600,四線抵抗タッチスクリーン,また,McsgProの設定ソフトウェアでプリインストール.
PLC	ヘチュアン	高性能,コンパクトな構造,強力な機能,高い安定性
サーボモーター	ヘチュアン	高性能高信頼性高品質
低電圧制御	CHNT	中国で有名なブランドで安定した品質,高い信頼性
電源を切り替える	台湾ミンウェイ	台湾の有名なブランドで 30年以上の研究と製造経験があります
溶接トランスフォーマー	チェンタイ	日本製の溶接技術を使って
空気部品	ヤデケ	台湾の有名なブランドで品質も信頼性も高い負荷能力も高い
磁気弁	ヤデケ	台湾の有名なブランドで品質も信頼性も高い負荷能力も高い
溶接シリンダー	シュアンベイリカスタムシリンダー	高速で十分なパワーで安定性も高い
溶接制御装置	上海・グーロン	安定した製品性能と信頼性の高い品質
減速機	チェジアン・ティアンホング	安定した信頼性の高いパフォーマンス
線形ガイドレール	台湾シャンギン	高負荷能力高精度高速度高精度
ローヤリング	Nsk	輸入品の品質,安定した品質,高い信頼性
電線,ケーブル	広東・イングケ	優れた材料で強い隔熱力低気温

ポイント		空気冷却されたシリーズ製品
ポイント		RX-10
電源		10P-50Hz-380V
冷却水流量 m3/h		6.0
総電力消費 kW		10.5
冷却容量	kW	36
	kCal/h	30960
	タイプ	完全に閉ざされたスクロールタイプ
	開始方法	直接スタート
凝縮装置	タイプ	高効率の紫の銅製のアルミホイール羽根付き + 低騒音扇風機
	冷却空気の体積 m3/h	12000
	単位の数	1
冷却液	タイプ	R22
組み込み水ポンプ kW		1.5
蒸発器	単位の数	高効率の水タンクコイル型
	タイプ	1
	パイプ直径	DN40
安全保護装置		高低電圧保護,防氷保護 (ダブル),安全バルブ,過負荷保護,低相,逆相,低電圧,過電圧,水流保護など
安全保護装置	長さ	1610
	幅	735
	高さ	1390
全体の次元	体重	326

放出圧 Mpa	0.8
放出量 m3/min	5.5
モーターの電源 kW	37
エグゾーストインターフェース	G1 1/2
騒音 dB (A)	67
体重KG	730
総寸法 mm	124010301435

違う違う	機器の部品	量	テクニカル特徴
1	コイルリバーワイヤの敷設ラック	1セット	垂直線を敷くラック,ブレーキを敷いた
2	ストレートし,餌を与えるメカニズム	1セット	鉄筋肋骨を傷つけることなく優れた直し効果を持つ多輪直線を採用する. 3つの減速モーターで二重駆動のワイヤフィード.
3	材料貯蔵機構	1セット	新しいタイプのオープンストレージラックで装備され,ダッシュングストレージを利用し,連続生産を可能にし,強固鉄筋の蓄積を効果的に防止します.
4	ターミナル直線メカニズム	1セット	2段目の端直は,五輪直の方法を用いて,溶接と形成の前に,主要な強化材と斜面部を直す.トラス製品の直直性を確保する.
5	横切りの折りたたみメカニズム	1セット	1) 振り子棒の曲がりは,サーボモーターで動いて,良好な同期と高い安定性を保証します. 2) ワイヤフードメカニズムは別のサーボモーターで動力され,より良い同期とより高い精度を提供します.2つのサーボモーターの完璧な協働は,マシンを停止することなくトラスのピッチを変更することができます生産効率を大幅に向上させる.
6	メイン・ウェルディングユニット	1セット	合計2つのトランスフォーマーを使用し,溶接トランスフォーマー全体の消費電力を60%以上削減します.
7	曲げるメカニズム	1セット	サーボメカニカルで曲がりやすくなり速度も速く騒音も少なく安定性が高くなります
7	切断メカニズム	1セット	切断プロセスによって引き起こされる開いた溶接の問題を効果的に解決するために",シザーのタイプ"切断モードを使用します.このモードは,切断プロセス中にトラス歪みや歪みを避けるのに役立ちます..切断位置の調整は,サーボモーターによって制御され,機械を停止することなく,任意の長さのトラスを切ることができます.
8	総収集メカニズム	1セット	自動スタッキング
9	電気制御システム	1セット
10	オペレーティングシステム	1セット	操作ボタンと他の部品は高品質です便利な装置の操作と調整速度,溶接パラメータなど,便利な操作トリスの予約システム
11	仕方手帳,スペアパーツ,道具	1セット	標準設定

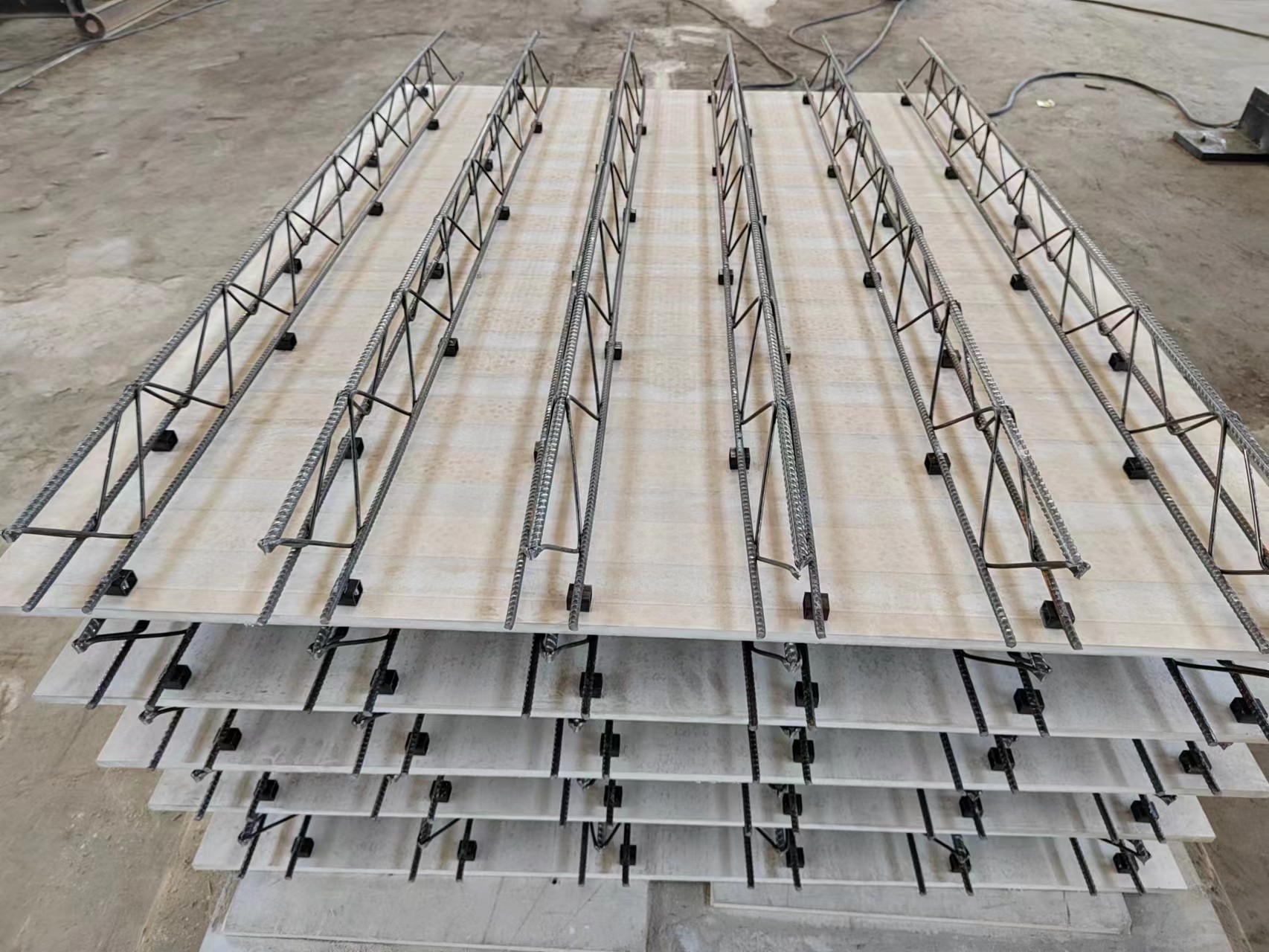

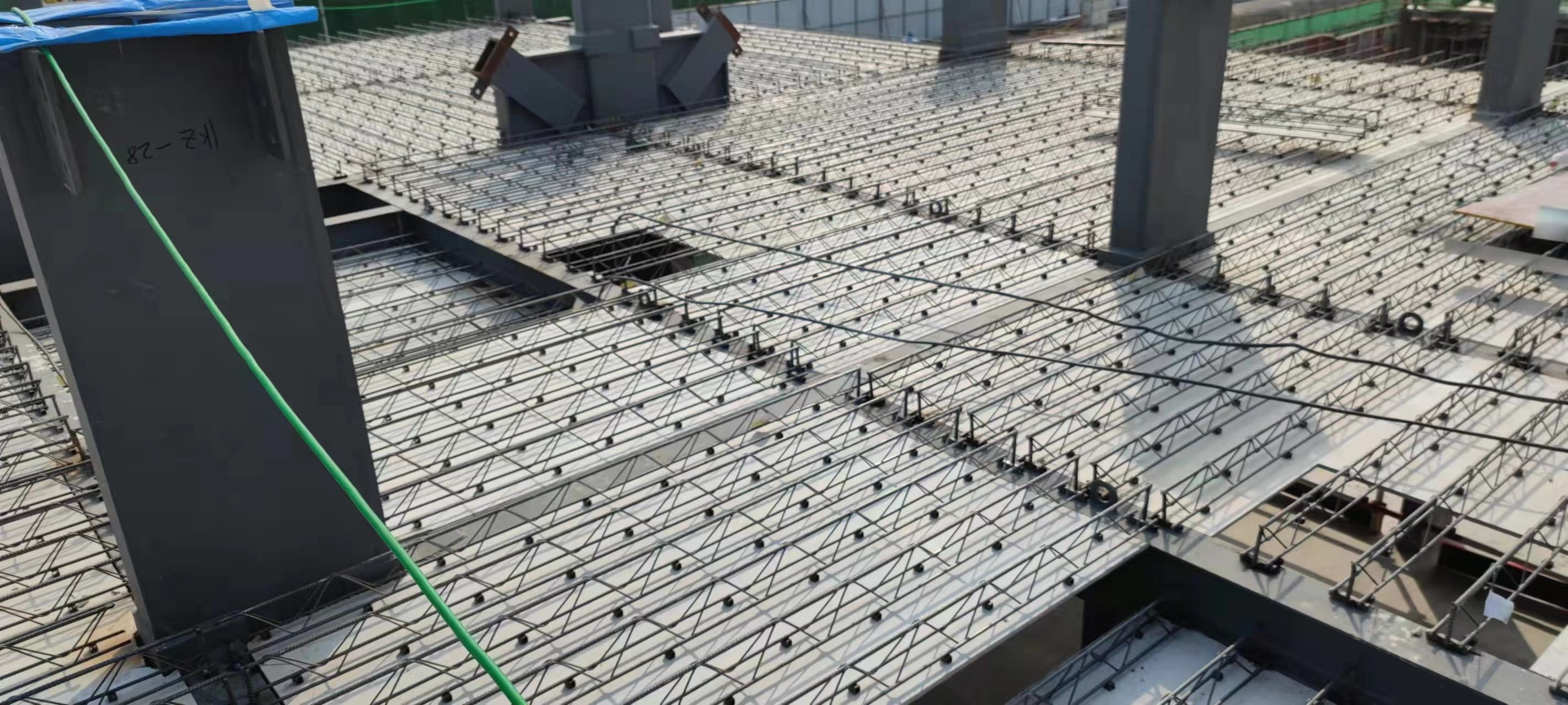

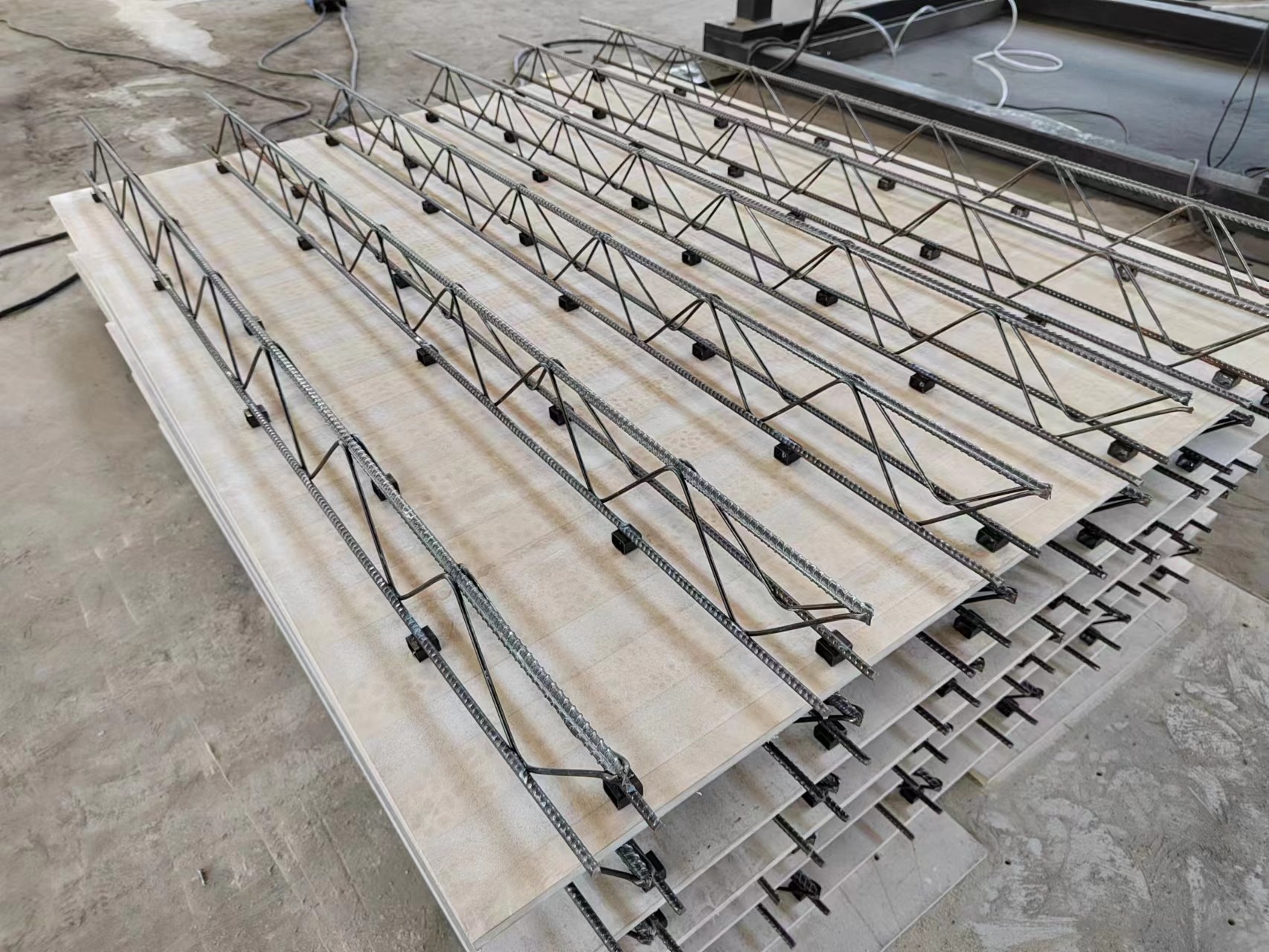

フリー底型鋼筋床プレート
