シャンドンタイム機械技術株式会社
"強化されたリバー・トラス・フロア・プレート・ウェルディング・プロダクション・ライン (SGHJ-IV) "に関する設備データと価格表
法人代表: Cui Hao
電話: 13395378282
アドレス:経済開発地域,山東省ジニング市
ウェブサイト:www.sdsgzn.com
I. ビジネス・オートメント 2
II. 強化された鉄筋床プレートプロジェクトの導入 3
1プロジェクト概要3
2生産プロセスの導入4
3床プレート用鋼鉄の鉄筋材 (角を折りたたむ)5
III 設備の性能と技術パラメータ 6
1. リバー・トラス生産ラインの技術パラメータ6
1.1 設備の概要6
1.2 リバー・トラス生産ラインの設備構成6
1.3 機器の技術パラメータ:7
1.4 装備の特徴8
1.5 装置の配置と部品のブランド10
2強化されたリバー・トラス・テンプレート 自動溶接機10
2.1 設備の概要10
2.2 リバー・トラス生産ラインの設備構成11
2.3 機器の技術パラメータ:12
2.4 装備の特徴12
3冷却用水機13
3.1 空気冷却ボックス冷却装置の技術仕様:13
4. 空気圧縮機14
4.1 空気冷却スクリューマシンの技術パラメータ14
5プラネープレス16
専門的な製造者 知的CNCトラス溶接生産ライン
| SGHJ-IV インテリジェント CNC トラス ウェルディング 生産ライン 価格表 | ||||||
| 引用元:Shandong Shiguang Machinery Technology Co., Ltd. | ||||||
|
シリアル 違う 違う |
装置の名称 | 機器のモデル |
単位 |
量 |
コスト価格 (RMB) |
総額 (RMB) |
|
1 |
鉄筋鉄筋の溶接生産ライン | SGHJ-IV (自動スタッキング) |
ユニット |
1 |
||
|
2 |
模板の溶接機 | SGMB-600/576 |
ユニット |
1 |
||
|
3 |
スクリップ式空気圧縮機 | カイゼン BK37kW |
ユニット |
1 |
||
|
4 |
プレートプレス | V型 600/576 | ユニット |
1 |
||
|
5 |
冷却用水機 | RX-10 | ユニット |
1 |
||
|
6 |
リバーバック・バック・ウェルディング・マシン | 25kva | ユニット |
1 |
||
| 合計 |
設備総額: ¥ 文字で: |
|||||
| 注:この価格には税金 (13%のVAT),運送,デバッグ,設置手数料,訓練手数料が含まれています. | ||||||
| 私たちの会社は,研究開発,および強化された鉄格子溶接生産ラインの製造に焦点を当てています. 我々は,専門的で効率的な技術研究開発チームを持っています.テクノロジー革新に重点を置き 独立したイノベーションの道に固執し 市場の需要を満たすために 製品構造を常に調整しています多くの知名企業と長期間の協力関係を確立しました. | ||||||
会社名:山東時間機械技術株式会社
税務番号: 91370811MA3EP7HT68
会社口座: 815010601421010400
銀行:ジニング銀行 シチェン支店
地址: 住所: 住所: 住所: 住所: 住所: 住所: 住所: 住所: 住所: 住所:
II. 強化された鉄筋床プレートプロジェクトの導入
1プロジェクト概要
強化型トランスフロアスレイブは,工場で床の鋼棒をトランスフレームとして処理し,加熱された波紋シートで溶接する組み合わせのテンプレートです.コンクリートは,その上に注がれ,強化されたトラスコンクリートの床を形成する強化されたトラス床板は,低コスト,省エネ,環境保護,高速な建設速度,低コストなどの多くの利点があります.近年国内で急速に普及しています
強化型トラス模具の生産に自動加工機器と製造プロセスを使用したため,標準化され大規模工場生産を達成しました.安定した溶接品質などの利点があります鋼棒の均一な分布と正確な製品寸法機械化 と 工業化 装置 は 建設 工地 で 鉄棒 の 結合 を 大幅 に 減少 さ せ,建設 作業 者 の 労働 条件 を 改善 し ます強化されたトラス床板は,防火や防腐の問題を考慮する必要はありません.防腐や防火対策のコスト削減したがって,強化されたトラス床板の採用は,他のプロファイルの鋼板と比較して全体的なコストで重要な利点があります.
2.床板のためのリバー・トラス (下角の曲がり)
1.リバー・トラス生産ラインの技術パラメータ
1.1 設備の概要

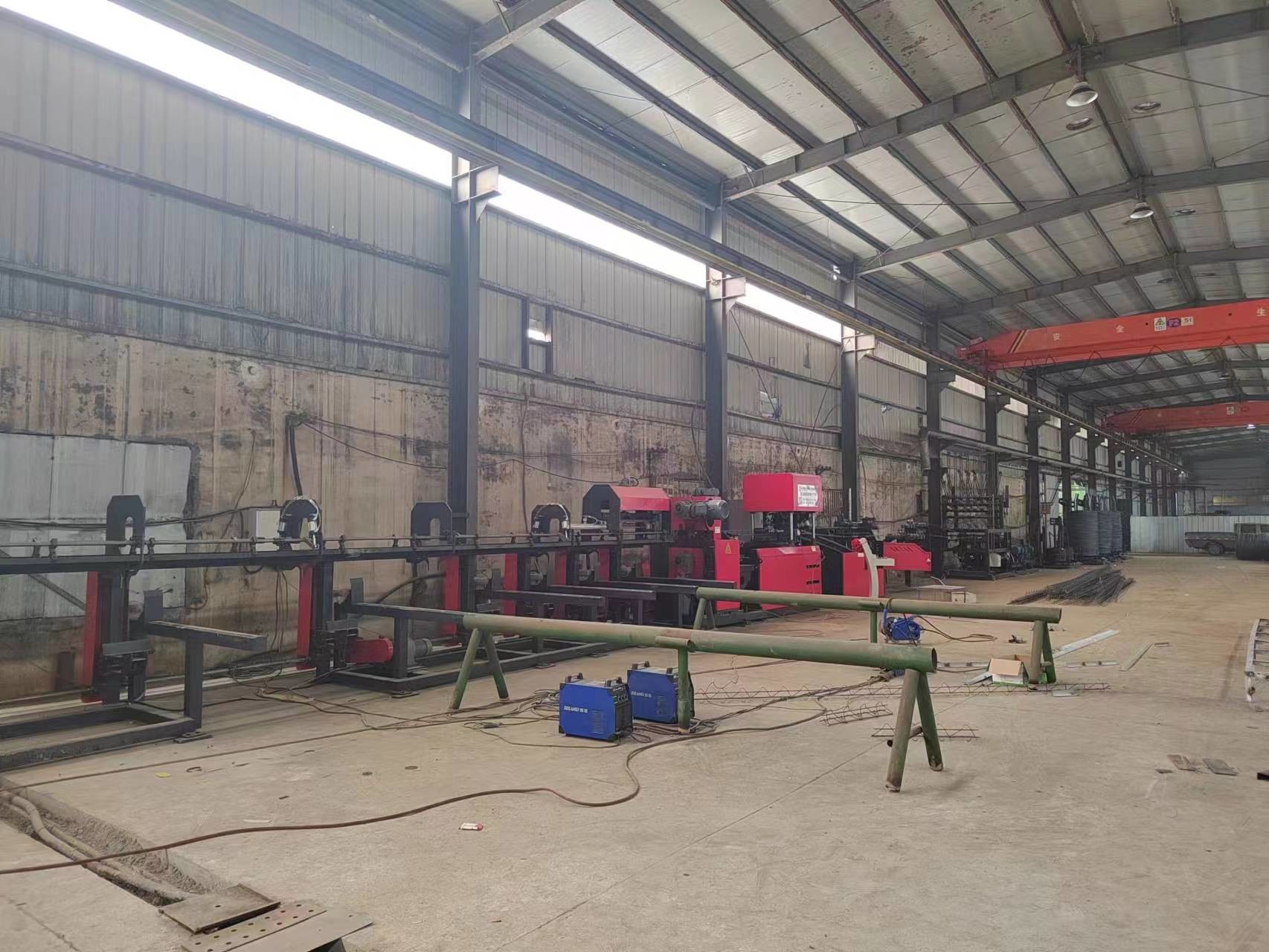

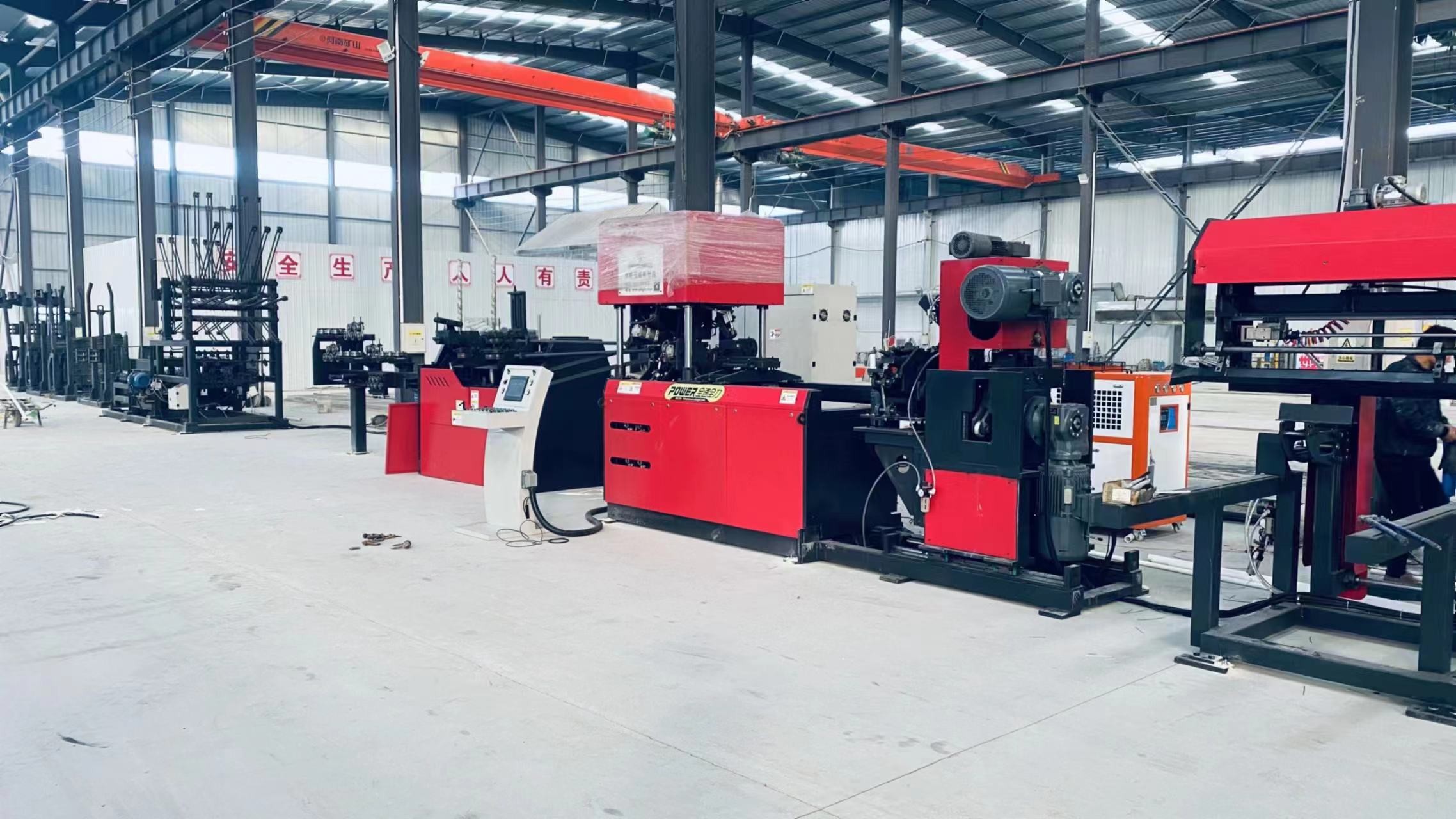

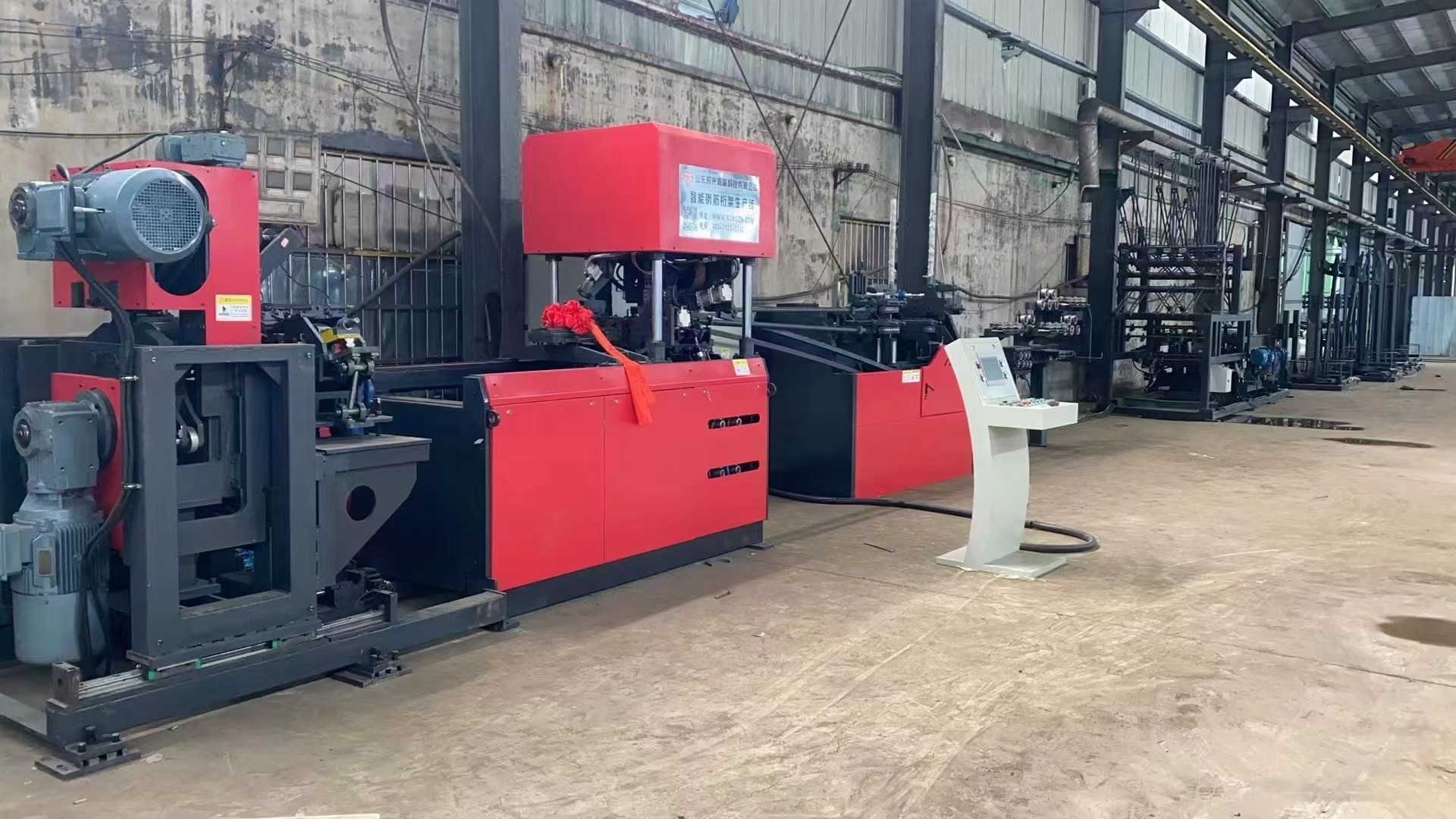

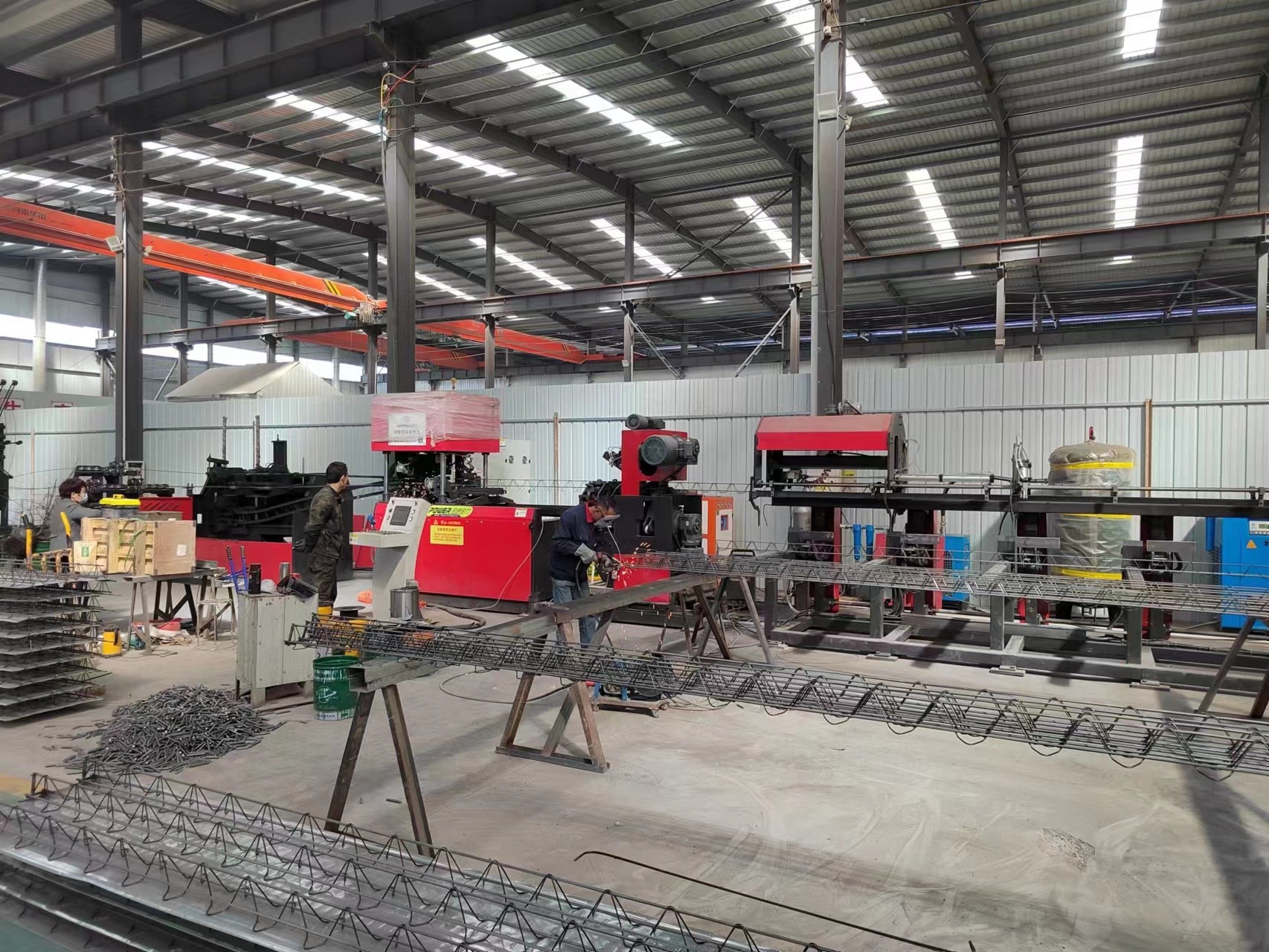

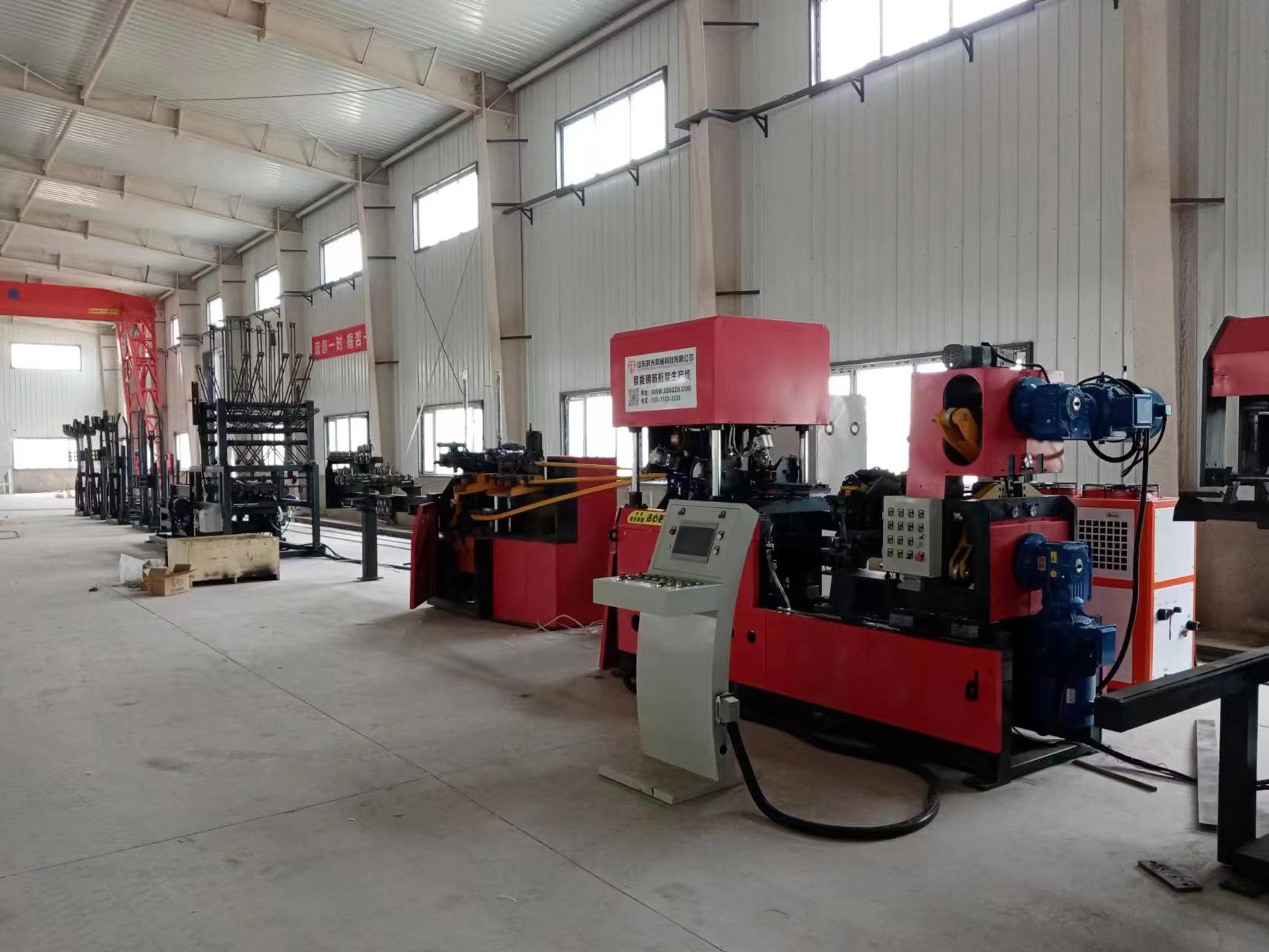

鉄筋鉄筋の生産ラインは,鉄筋コイルワイヤの敷設,直し,サイド鋼の曲げ,溶接形状,自動切断を統合した完全に自動化された生産ラインです.完成品の収集床板のためのリバー・トラスや,プリファブリックな建築物PCリバー・トラスも生産できます.建物建設 (プリファブリック・フロア・スレイブ) や高速鉄道建設 (ダブル・ブロック・スリーパー) で広く使用される他の分野も含まれています
1.2 リバー・トラス生産ラインの設備組成:
| 違う 違う | 機器の部品 | 量 | テクニカル特徴 |
| 1 | コイルリバーワイヤの敷設ラック | 1セット | 垂直線を敷くラック |
|
2 |
ストレートし,餌を与えるメカニズム | 1セット | 鉄筋肋骨を傷つけることなく優れた直し効果を持つ多輪直線を採用する. 3つの減速モーターで二重駆動のワイヤフィード. |
| 3 | 材料貯蔵機構 | 1セット | 新しいタイプのオープンストレージラックで装備され,ダッシュングストレージを利用し,連続生産を可能にし,強固鉄筋の蓄積を効果的に防止します. |
|
4 |
ターミナル直線メカニズム | 1セット | 2段目の端直は,五輪直の方法を用いて,溶接と形成の前に,主要な強化材と斜面部を直す.トラス製品の直直性を確保する. |
|
5 |
横切りの折りたたみメカニズム | 1セット |
1) 振り子棒の曲がりは,サーボモーターで動いて,良好な同期と高い安定性を保証します. 2) ワイヤフードメカニズムは別のサーボモーターで動力され,より良い同期とより高い精度を提供します.2つのサーボモーターの完璧な協働は,マシンを停止することなくトラスのピッチを変更することができます生産効率を大幅に向上させる.
|
|
6 |
メイン・ウェルディングユニット | 1セット | 合計2つのトランスフォーマーを使用し,溶接トランスフォーマー全体の消費電力を60%以上削減します. |
|
7 |
曲げるメカニズム | 1セット | サーボメカニカルで 曲がりやすくなり 速度も速く 騒音も少なく 安定性が高くなります |
|
8 |
切断メカニズム | 1セット | 切断プロセスによって引き起こされる開いた溶接の問題を効果的に解決するために",シザーのタイプ"切断モードを使用します.このモードは,切断プロセス中にトラス歪みや歪みを避けるのに役立ちます..切断位置の調整は,サーボモーターによって制御され,機械を停止することなく,任意の長さのトラスを切ることができます. |
| 9 | 総収集メカニズム | 1セット | 自動スタッキング |
| 10 | 電気制御システム | 1セット | |
|
11 |
オペレーティングシステム |
1セット |
操作ボタンと他の部品は高品質です 便利な装置の操作と調整 速度,溶接パラメータなど,便利な操作 トリスの予約システム
|
| 12 | 仕方 手帳,スペア パーツ,道具 | 1セット |
標準設定
|
1.3 機器の技術パラメータ:
| スイング・アーム | 単位 | 量 | 注記 |
| ワイヤレッシング・ラックの負荷容量 | 体重 |
2000 |
上部弦の高さは2メートル,横部弦の高さは1.3メートルを超えてはならない. |
| 電線敷設用ラック数 | 単位 |
5 |
|
| サイド・スティール・フォーミング・モーターのパワー |
kW |
7.5 |
サーボモーター |
| 溶接トランスフォーマー |
kW |
11 | サーボモーター |
| ワイヤレッシング・ラックの負荷容量 |
kW |
160x2 |
断続的な動作 |
| シアモーターの動力 | kW | 11+11 | 断続的な動作 |
| 下角の曲げ法 | メカニカル |
サーボモーター
|
|
| レーク・モーターの電力を集めて持ち上げる | kW |
2.2 |
断続的な動作 |
| 横弦の曲線 |
mm |
200 |
190-210 自動調節可能なピッチ |
| アコードの高さ |
mm |
70~270 |
低角弦なしで高さ250以上 |
| アコード幅 |
mm |
70~90 |
幅が大きい |
| 上部と下部のコードバーの直径 | mm |
6 から 12 |
|
| 横弦の直径 |
mm |
4から7 |
|
| 弦の長さ |
m |
0.2~14 |
オートマティックに調整できるピッチ
|
| 弦の直さ |
mm |
±5 | |
| アコードの高度誤差 |
mm |
±2 | |
| アコードの長さの誤り | mm/m | ±5 |
最大誤差 ±15mm
|
| 露出した上部と下部コードバーの高さ |
mm |
≤5 | |
| 生産ラインの速度 |
m |
12〜15 |
実際の安定した生産速度はコードの仕様によって決定されます |
| 空気圧 | MPa | ≥0.7 | 使用されたガスは清潔で,フィルタリングされ,乾燥する必要があります. |
| 空気消費量 | m3/min | 3/4. 3/4. 3/4.5 | |
| 生産ラインの長さ (長さ * 幅 * 高さ) | mm | 生産ラインの長さは 45000*3000*3500 に適度に調整できます. | |
| 総生産 |
T |
≤18 (アクセサリーと外部制御箱を除く) | |
| 注: 標準配置には,下角屈曲メカニズムが含まれます.住宅工業化用の配置には,下角屈曲メカニズムが含まれていない場合は,指定してください. | |||
1.4.1 設備の特徴
1ゴム製の敷設枠
5つのセットのバーペイオフスタンドがあり,回転ペイオフ方法を用いて,最大負荷は2トンです.
各支給スタンドには独立した空気ブレーキ装置が装備されている.
各ペイオフスタンドには,鋼棒の表面上の酸化物垢を除去するための独立した前直しメカニズムがあります.
2ストレートリング・フィードメカニズム
鋼棒の肋骨を損傷することなく,良質なストレッチ効果を持つ多輪ストレッチを使用する. 3つの減速モーターが給餌に使用されます.
各給餌メカニズムは独立して制御できます.
3鋼棒の貯蔵装置
緩衝と貯蔵のための新しいタイプのオープンストレージラックを採用し,継続的な生産に便利で,鋼棒が絡むのを効果的に防止します.
4ターミナル調整メカニズム
溶接と成形の前に,メインバーとウェブバーで二次端直しが行われます.完成したトラスの直直し性を確保するために,5ロール直しを使用します.
このメカニズムは,トラス製品の直直性を調整する上で重要な役割を果たします.
5ウェブバー 押し込み・フィードメカニズム
スイングアームの曲がりは,スチールバーを曲がるために使用され,サーボモーターで動いて,良好な同期性と高い安定性があります.
鋼棒の曲がり方は連続 (曲がりメカニズムは円形で上下振動で動作し,遅滞なく動作) で,形成速度が速い.
鋼棒の形状は,鋼棒の表面を掻くのを防ぐため,円筒状の表面を有する.
配送メカニズムは サーボモーターで動いて より良い同期と精度があります2つのサーボモーターの完璧な組み合わせは,停止することなくトラスピッチを変更する機能を実現することができます生産効率を大幅に向上させる.
6溶接部品
2つのスポット溶接機 1つは上部と1つは下部で 合計2つのトランスフォーマー 4つの下部プレスロール
溶接シリンダーは,小ストローク,大きな力,高速溶接速度,高品質を有する.溶接シリンダーは高品質のブランドを使用し,空気圧で固定されている.
溶接電極はクロム・ジルコニウム合金銅で作られています
溶接の形とサイズを保証する位置付けメカニズムを備えています.
2点抵抗スポット溶接方法により,同級と比較して設置電力を60%削減し,各溶接点の溶接パラメータは独立して設定できます.
4方向電極頭は4回再利用でき 費用は3倍削減できます
7切断メカニズム
切断過程で発生する開けた溶接の問題を効果的に解決し,切断中にトラスの変形と歪みを避けるために",シザーのタイプ"切断モードが採用されています.
快速な切断速度で 溶接を止めなくてもいい
主要および横の強化溶接接点の高強度切削には,中国から開発された最新高強度耐性型鋼が使用されます.
8自動収集と積み重ねのメカニズム
自動収集メカニズムは,生産を停止することなく継続させ,効率を向上させます.
長さや短さで 異なるサイズで 列を集めることができます
自動収集,積み重ね,輸送はすべて完全に自動化されています
自動収集・スタッキング装置により操作者の数は2人減ります
9電気制御システム
安定性が高いヘチュアン製の制御システムです
10操作システム
操作ボタンや他の部品は高品質の製品を使用します
この装置は操作し調整しやすい.
速度,溶接パラメータなどの操作は便利です.
1.5装置の配置と部品のブランド
| 名前 | ブランド |
解説 コメント |
| 操作画面 | クンラン・トンタイ | ARMCPUをコアと800MHzメイン周波数とするインテリジェントIoTタッチスクリーンである.製品デザインは10インチTFTLCD,解像度1024 * 600,四線抵抗タッチスクリーン,また,McsgProの設定ソフトウェアでプリインストール. |
| PLC | ヘチュアン | 高性能,コンパクトな構造,強力な機能,高い安定性 |
| サーボモーター | ヘチュアン | 高性能 高信頼性 高品質 |
| 低電圧制御 | CHNT | 中国で有名なブランドで 安定した品質,高い信頼性 |
| 電源を切り替える | 台湾 ミンウェイ | 台湾の有名なブランドで 30年以上の研究と製造経験があります |
| 溶接トランスフォーマー | チェンタイ | 日本製の溶接技術を使って |
| 空気部品 | ヤデケ | 台湾の有名なブランドで 品質も信頼性も高い 負荷能力も高い |
| 磁気弁 | ヤデケ | 台湾の有名なブランドで 品質も信頼性も高い 負荷能力も高い |
| 溶接シリンダー | シュアンベイリ カスタムシリンダー | 高速で十分なパワーで 安定性も高い |
| 溶接制御装置 | 上海・グーロン | 安定した製品性能と信頼性の高い品質 |
| 減速機 | チェジアン・ティアンホング | 安定した信頼性の高いパフォーマンス |
| 線形ガイドレール | 台湾 シャンギン | 高負荷能力 高精度 高速度 高精度 |
| ローヤリング | Nsk | 輸入品の品質,安定した品質,高い信頼性 |
| 電線,ケーブル | 広東・イングケ | 優れた材料で 強い隔熱力 低気温 |
2. 鉄筋型型材の自動溶接機
2.1 設備の概要
リバー・トラス・フォームワーク・ウェルディング・プロダクション・ラインは,輸送ロールコンベヤー,自動アライナメント,自動ガイド,自動溶接,制御システムなどで構成されています.主に,電圧板と鋼鉄のスリースを溶接するために使用されます鉄鋼プレートおよび他の鉄鋼製造形は,建築業界で使用されます. (V型底板とM型底板を溶接することができます)
2.2 リバー・トラス・フォルムワークの組成
| 違う 違う | 機械部品 | 量 | テクニカル特徴 |
| 1 | モーター付きの荷重枠 | 1セット | 3 × 3 メートル |
| 2 | モーター付き卸荷機 | 1セット | 3pcs*3メートル |
|
3 |
溶接機 | 1セット | サーボモーターのステップリングを採用し,電極頭はアライナメントストップとガイド装置で水冷却されています. |
| 4 | 電動制御システム | 1セット | Zhongda U-Control インテリジェント モジュールなどの制御システムを採用 |
| 5 | オペレーティングシステム | 1セット | SGMBシステムを採用する |
| 6 | 使用説明書,ランダムな部品と道具 | 1セット | 標準設定 |
|
7 |
他の配置 | 1セット | ガイド空気圧縮とアライナメントストップ,モーター付き受信と給餌フレームで装備されています. |
| 定位電圧 |
380V 50HZ |
| 溶接変圧器の電源 | 3*100KVA |
| 他の電源 | 3kW |
| ステップピッチ | 190mm-210mm (調節可能) |
| 溶接電極数 | 6 ユニット |
| 作業台の高さ | 800mm |
| 処理可能な床梁の長さ | 0.4m~12m |
| 溶接可能なプレートの幅 | 576/600mm |
| 溶接可能なプレートの厚さ |
0.4mm~1.0mm |
| 他の配置 | 導気圧迫と調整ストップ,およびモーター化されたピックアップとフィードフレームを装備しています. |
| 機械全体の重量 | 3T |
2.4 装備の特徴
◆ この 工場 は 576 種 と 600 種 の 床 板 を 製造 でき ます.
◆ 外国 の 溶接 技術 を 採用 し て,中国 の 同類 機器 に 容易 に 発生 する 漏れ 溶接 と 振動板 の 破裂 の 現象 を 避け ます.
◆ サーボ モーター の ステップ 操作 を 採用 し,より 正確 で 速く 歩く こと が でき ます.
◆ コンパクト で 合理 的 な 構造,美しい 外見
◆総溶接電力は300KVAです.
ルーイ・シアン
スプライスラック 10 HP 空冷 水冷却装置
長さ*幅*高さ=1610*735*1390mm
空気冷却型箱型水冷却装置の技術仕様のパラメータは,以下の表に記載されています.
バイパスバルブ
1.5インチパイプに接続
容量 140L
ポンプ流量 9m3/h
|
ポイント
|
空気冷却されたシリーズ製品 | |
| RX-10 | ||
| 電源 | 10P-50Hz-380V | |
| 冷却水流量 m3/h | 6.0 | |
| 総電力消費 kW | 10.5 | |
|
冷却容量
|
kW | 36 |
| kCal/h | 30960 | |
| タイプ | 完全に閉ざされたスクロールタイプ | |
| 開始方法 | 直接スタート | |
| 凝縮装置 | タイプ | 高効率の紫の銅製のアルミホイール 羽根付き + 低騒音扇風機 |
| 冷却空気の体積 m3/h | 12000 | |
| 単位の数 | 1 | |
| 冷却液 | タイプ | R22 |
| 組み込み水ポンプ kW | 1.5 | |
|
蒸発器
|
単位の数 | 高効率の水タンクコイル型 |
| タイプ | 1 | |
| パイプ直径 | DN40 | |
| 安全保護装置 | 高低電圧保護,防氷保護 (ダブル),安全バルブ,過負荷保護,低相,逆相,低電圧,過電圧,水流保護など | |
| 安全保護装置 | 長さ | 1610 |
| 幅 | 735 | |
| 高さ | 1390 | |
| 全体の次元 | 体重 | 326 |
4. 空気圧縮機
KAIZEN BKシリーズ 37kW スクロールコンプレッサー サポートパラメータ
BKシリーズの新しいスクリューコンプレッサー 人工化された人間機械インターフェースディスプレイと制御システム
シンプルで便利な操作
動作状態は一目で確認できます
BKシリーズスクリューコンプレッサーは 24時間無所属で働きます
異常が発生すると中国語で メンテナンスや改修が要求されます
. 余分な出力インターフェースで,それは複数のユニットのチェーン制御とリモート診断制御を実現することができます.
BKシリーズの新しいスクリューコンプレッサー
油と空気分離効果を保証し,油消費を削減し,製品の品質は設計の最初から完全に保証されます.
BKシリーズの新型スクリューエアコンプレッサー 高効率の空気入口制御バルブ
ON/OFF コントロールモード
チェックバルブ付きの防油噴霧設計
BKシリーズのスクリューコンプレッサーには 低消費で高効率のモーターの新世代があります
スタートトルク高さ
隔熱クラスF,保護クラスIP54
SKFベアリング,低騒音,長寿命
補給装置で,マシンを停止せずに補給できます.
| 放出圧 Mpa |
0.8 |
| 放出量 m3/min | 5.5 |
| モーターの電源 kW | 37 |
| エグゾーストインターフェース | G11/2 |
| 騒音 dB (A) | 67 |
| 体重KG | 730 |
| 総寸法 mm | 1240*1030*1435 |
5.プレス(タイプ"V" )
処理流程: 解き込み → 導航式供給 → ロール形成 → ロール形成の切断 → ロール形成 → 完成品の出口
| メインモーター電源 | 4kW ((回転サイクロイド減速モーター) |
| PLCと周波数変換器 | デルタ (PLCマイクロコンピュータ制御システム:ボードの数と長さを自動的に制御する) |
| タッチスクリーン | WEINVIEW.CO.,LTD (台湾) |
| 液体型 切断装置 | 鋳造の切断 |
| フード幅 | 625/600 |
| プレスを圧縮するのに適した | 0.4.0.7mm (強度 ≤ G300 の電化鋼板) |
| 形成速度 | 10~15m/min |
| 形成パス数 | 12 |
| 総重量 | 約3.5トン |
| 卸料ラック | 1 ユニット |
