直角ターン,プリファブリックフロアプレートの生産

山東タイムマシナリーテクノロジー株式会社

「PC鉄筋トラス溶接生産ライン（SGHJ-IV）」

設備情報

法定代理人：崔皓

電話: 13395378282

住所: 山東省済寧市経済開発区

ウェブサイト: www.sdsgzn.com

目次

私。PC複合スラブプロジェクトのご紹介 3

1. プロジェクト概要3

2 .製造工程の紹介4

3.PC鉄筋トラス完成品（直角トラス）5

II.機器の性能と技術的パラメータ 6

1.鉄筋トラス生産ラインの技術的パラメータ6

1.1 設備概要6

1.2 鉄筋トラス生産ラインの設備構成6

1.3 機器の技術的パラメータ:7

1.4 装置の特徴8

1.5 機器構成とコンポーネントブランド10

2. 冷却水装置11

2.1 空冷ボックス冷却ユニットの技術仕様:11

3. エアコンプレッサー12

1.空冷スクリューマシンの技術パラメータ13

私。PC複合スラブプロジェクトのご紹介

1. PC複合スラブプロジェクトの紹介

1. プロジェクト概要

合成床版はプレハブコンクリートと現場打ちコンクリートを組み合わせた構造型枠です。プレストレスト薄板（厚さ5～8cm）は、上部の場所打ちコンクリート層と一体化して一体構造を形成し、連携して機能します。薄板のプレストレスト主補強材は複合床スラブの主補強材として機能しますが、上部の現場打ち層は負のモーメント補強材と構造補強材のみを必要とします。プレストレスト薄板は現場打ちコンクリート層の底部型枠としても機能するため、追加の型枠サポートが不要になります。薄板の底面は滑らかで均一であり、接合処理後、天井に漆喰を塗る必要がありません。これらの複合床スラブには、全体的な完全性、高剛性、優れた耐亀裂性、鋼材消費量の増加がない、型枠の節約という利点があります。さらに、現場打ち床スラブの型枠支持が不要なため、大型のプレハブコンクリート間仕切り壁を早期に設置することができ、全体の工期を短縮できます。

適用範囲と分類

これらの床スラブは、ホテル、オフィスビル、学校、住宅ビル、病院、倉庫、駐車場、高層工場など、スパンが最大 8 メートルの建物に適しています。プレストレスト薄板は複合面の構造に応じて 3 つのタイプに分類できます。 ① 低いせん断応力に耐える複合面の場合、せん断補強は必要ありませんが、コンクリート表面が粗い、傷がある、またはいくつかの接着穴がある必要があります。 。② 高いせん断応力に耐える複合表面の場合は、粗面化に加えてせん断補強を追加する必要があります。鉄筋の直径と間隔は計算によって決定され、鉄筋の形状には波形、ヘリカル、断面が曲がった三角形のスポット溶接メッシュなどがあります。③ プレハブ薄板の場合、上面に鋼製トラスを追加することで施工時の剛性を高め、薄板下のサポートを軽減します。

2. 製造工程の紹介

3. 鉄筋トラス完成品（直角）

II.機器の性能と技術的パラメータ

1。鉄筋トラス生産ラインの技術的パラメータ

1.1 設備概要

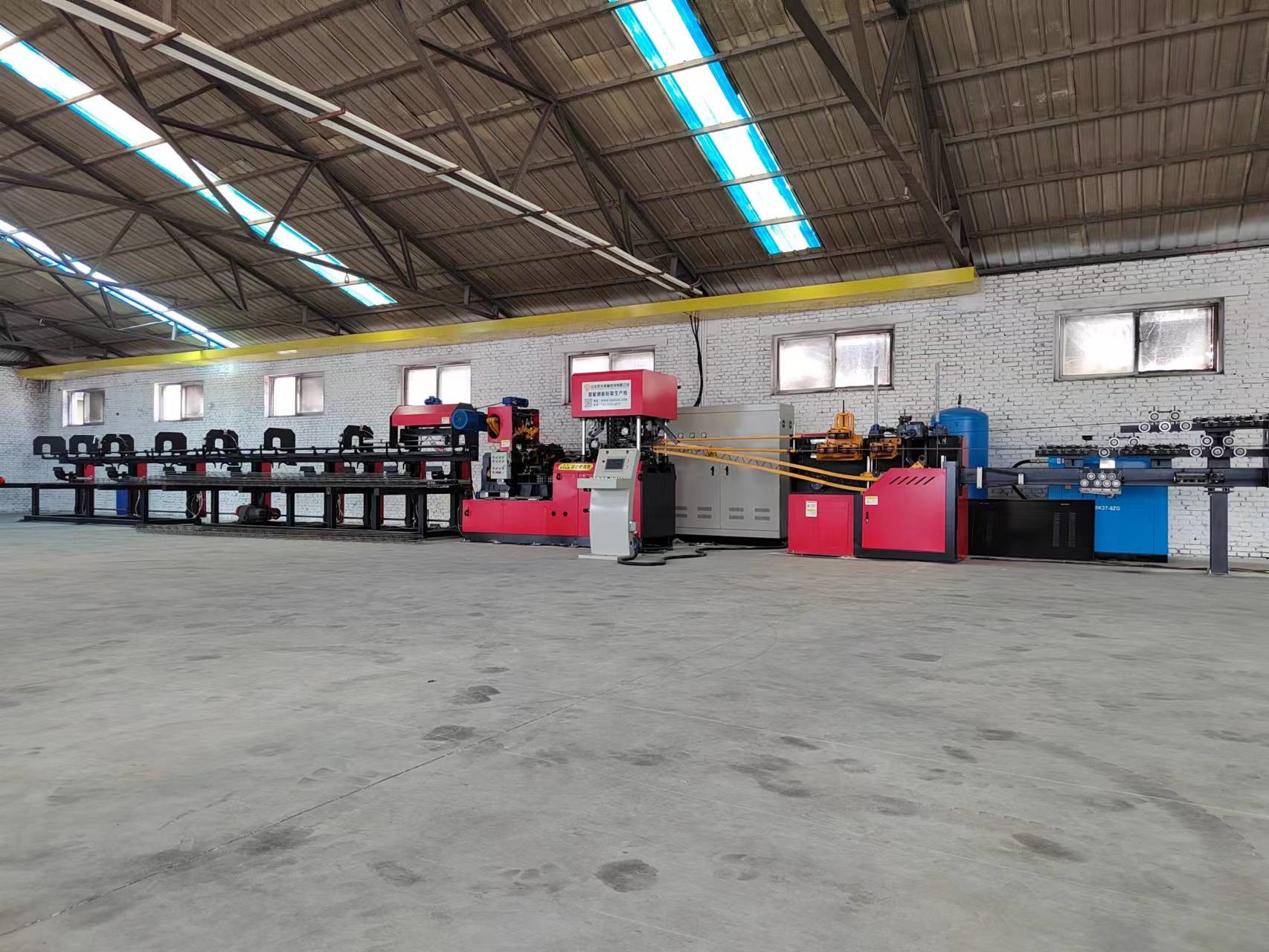

鉄筋トラス生産ラインは、鉄筋コイルの敷設、矯正、側鋼曲げ、溶接成形、自動切断、完成品回収を統合した全自動生産ラインです。建築工事（プレハブ床スラブ）や高速鉄道工事（ダブルブロックまくらぎ）などに広く使用されている、床スラブ用鉄筋トラスやプレハブ建築用PC鉄筋トラスの生産が可能です。

1.2 鉄筋トラス生産ラインの設備構成:

6

1.3 機器の技術的パラメータ:

7

1.4 装置の特徴

1.ルバール 敷設フレーム

回転ペイオフ方式を採用したバーペイオフスタンドは5セットあり、最大荷重は2トンです。

各ペイオフスタンドには独立したエアブレーキ装置が装備されています。

各ペイオフスタンドには、鋼棒表面の酸化スケールを除去するための独立した予備矯正機構が備わっています。

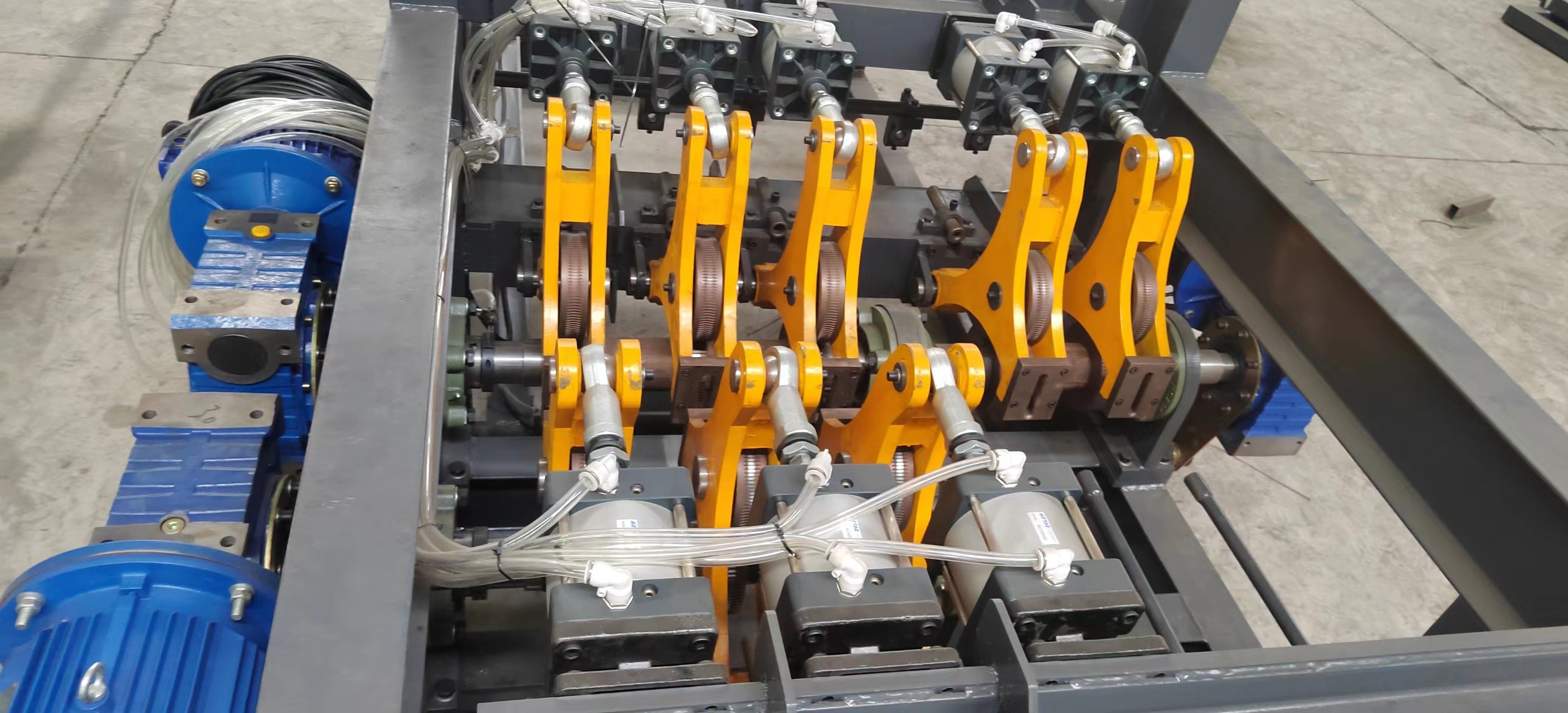

2. 矯正・送り機構

鋼棒のリブを損傷することなく、矯正効果の高いマルチホイール矯正を使用しています。送りには減速モーターを3個使用します。

各送り機構は独立して制御できます。

3. 棒鋼保管機構

緩衝と保管のための新しいタイプのオープン保管ラックを採用しており、連続生産に便利で、スチールバーの絡みを効果的に防ぎます。

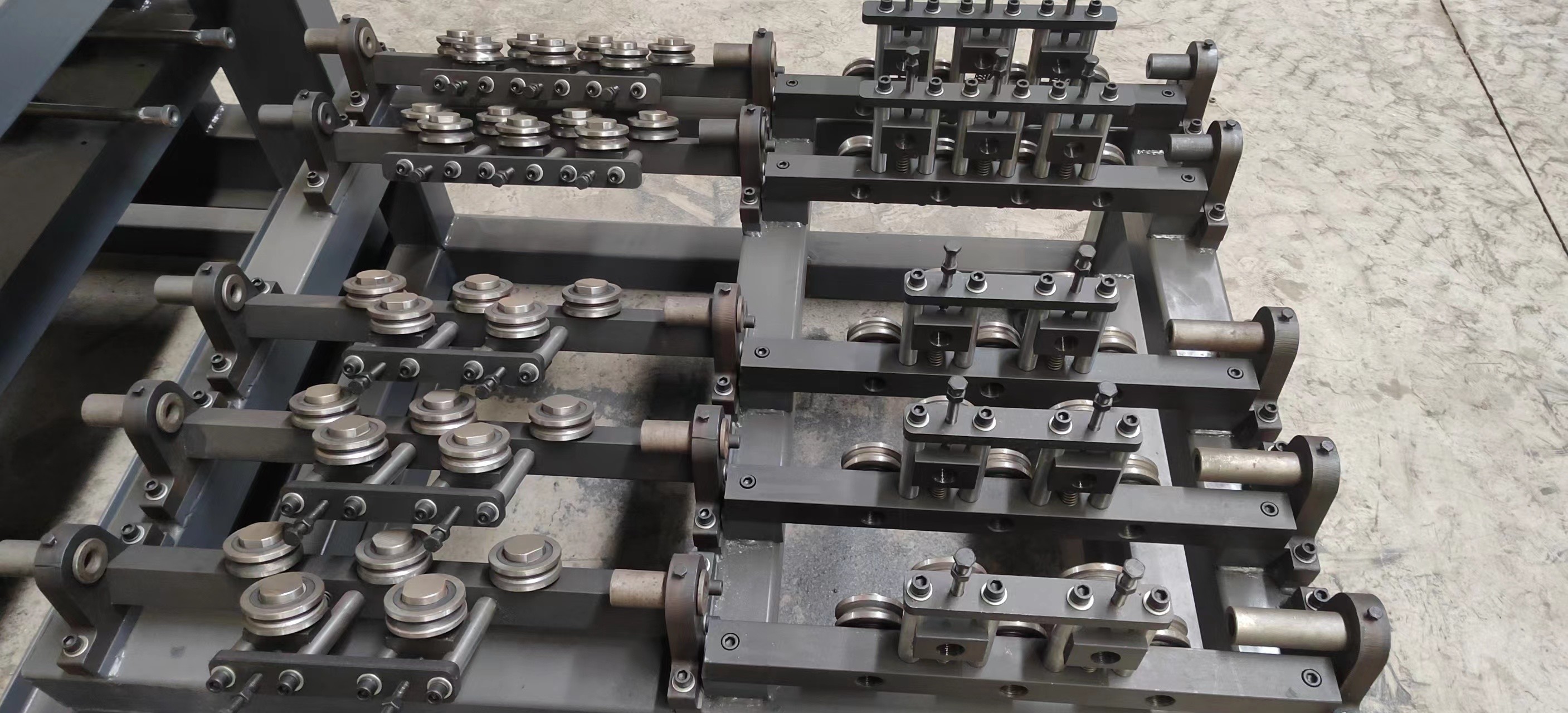

4. 端子矯正機構

溶接成形前にメインバーとウェブバーに対して二次端子矯正を行います。完成したトラスの真直度を確保するために、5 ロール矯正が使用されます。

この機構はトラス製品の真直度を調整する重要な役割を果たします。

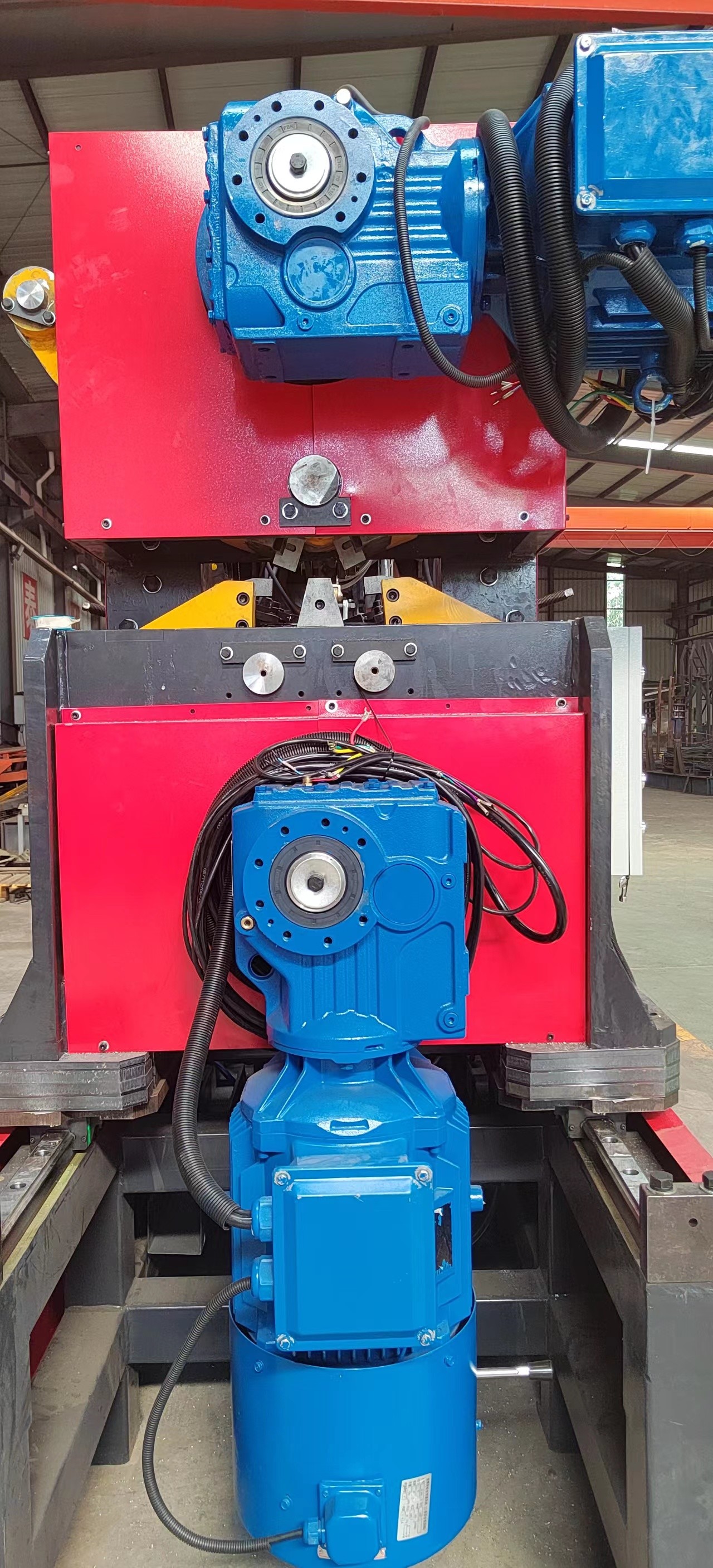

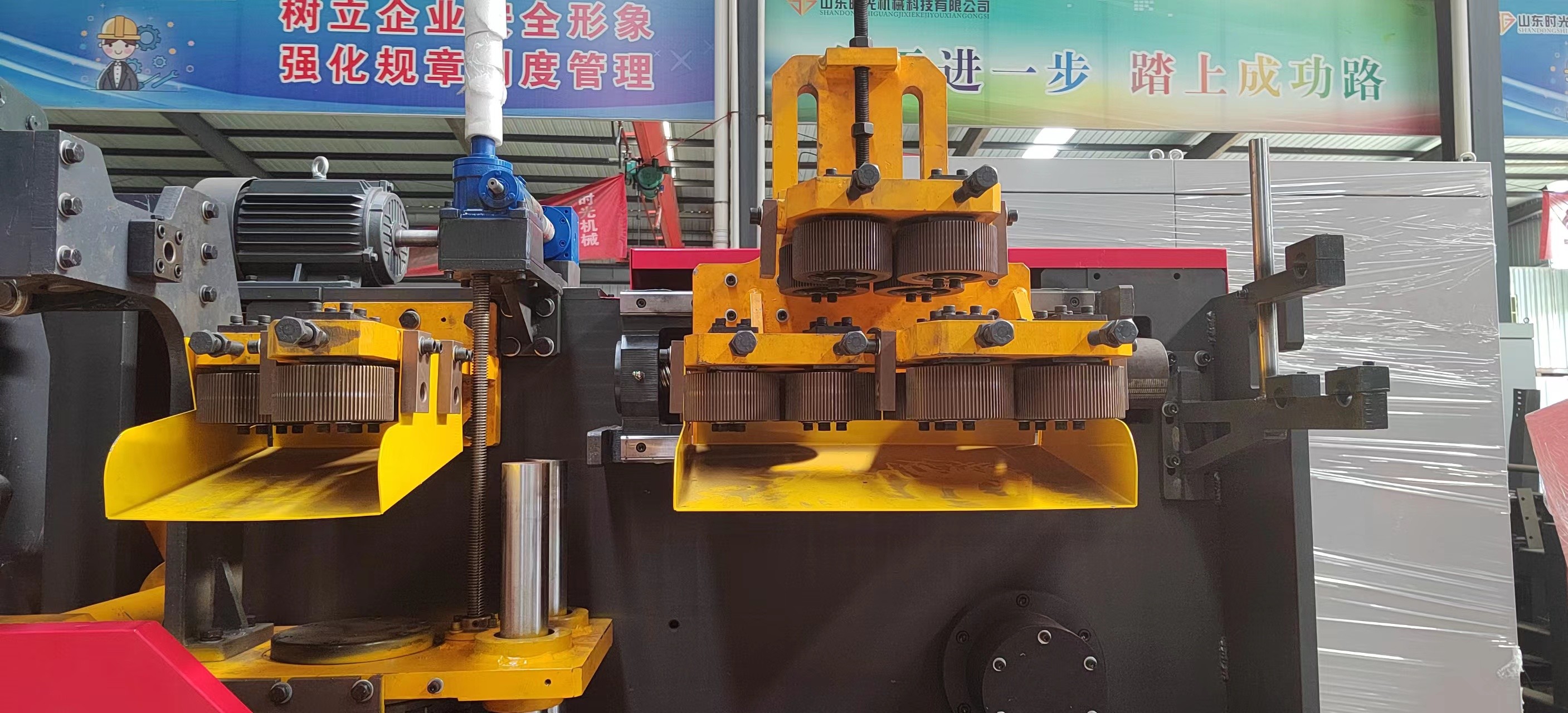

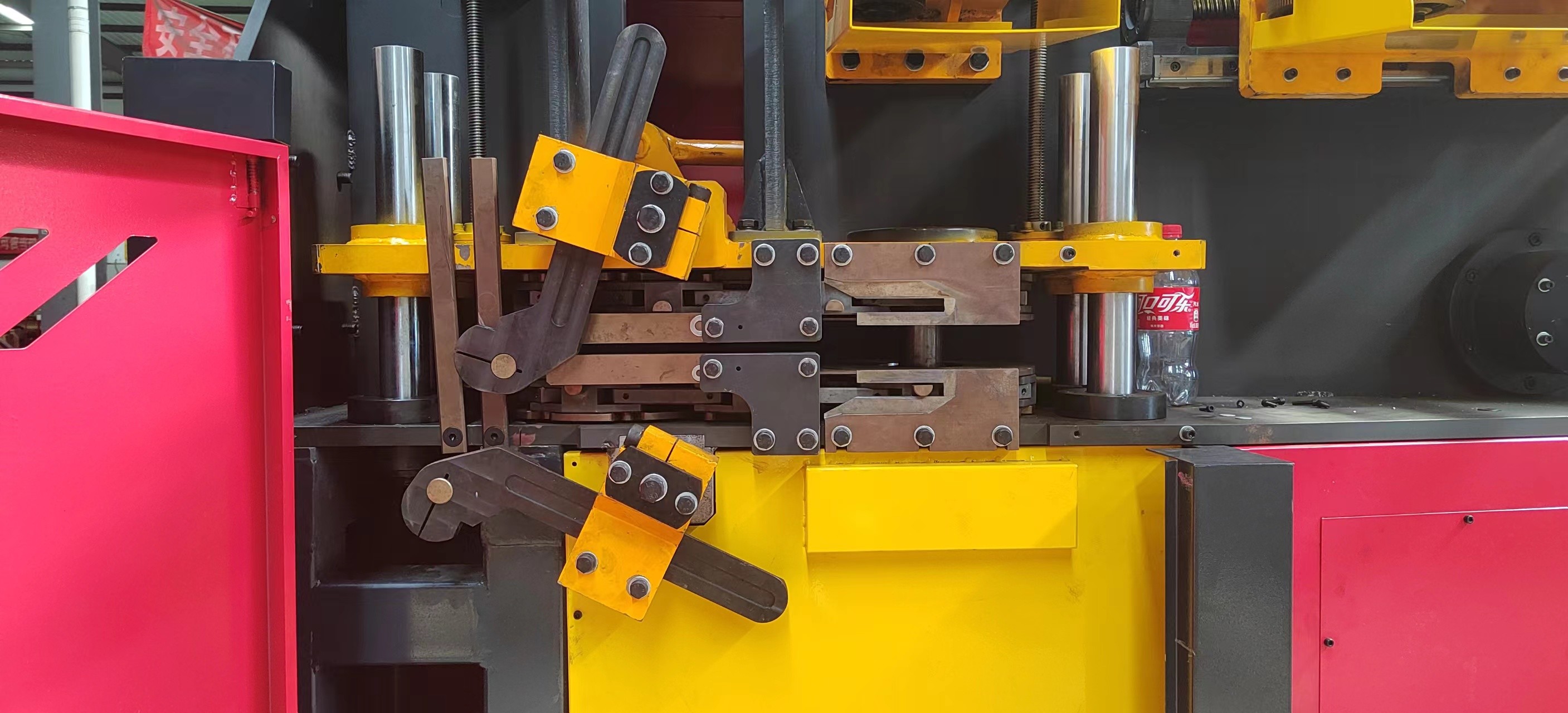

5. ウェブバー押圧・送り機構

スイングアーム曲げは、サーボモーターによって駆動され、良好な同期と高い安定性で鋼棒を曲げるのに使用されます。鋼棒の曲げは連続的に行われ (曲げ機構は遅延なく円を描くように上下に揺動します)、成形速度が速くなります。棒鋼成形型は、棒鋼の表面に傷がつきにくいように円筒状の表面を持っています。送り機構はサーボモーターによって駆動されており、同期性と精度が向上しています。曲げ機構の調整により、2つのサーボモーターの完璧な組み合わせにより、停止することなくトラスピッチを変更する機能を実現でき、生産効率が大幅に向上します。

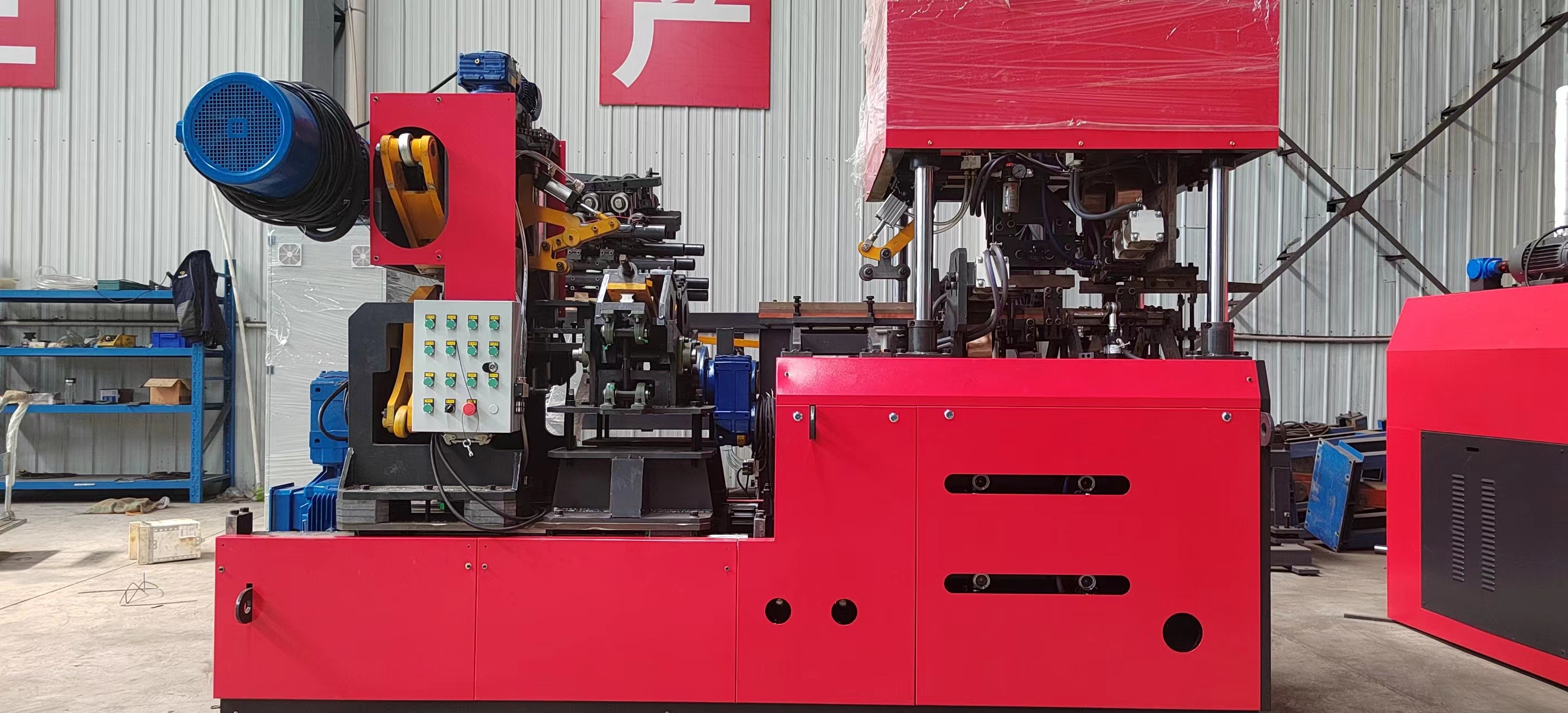

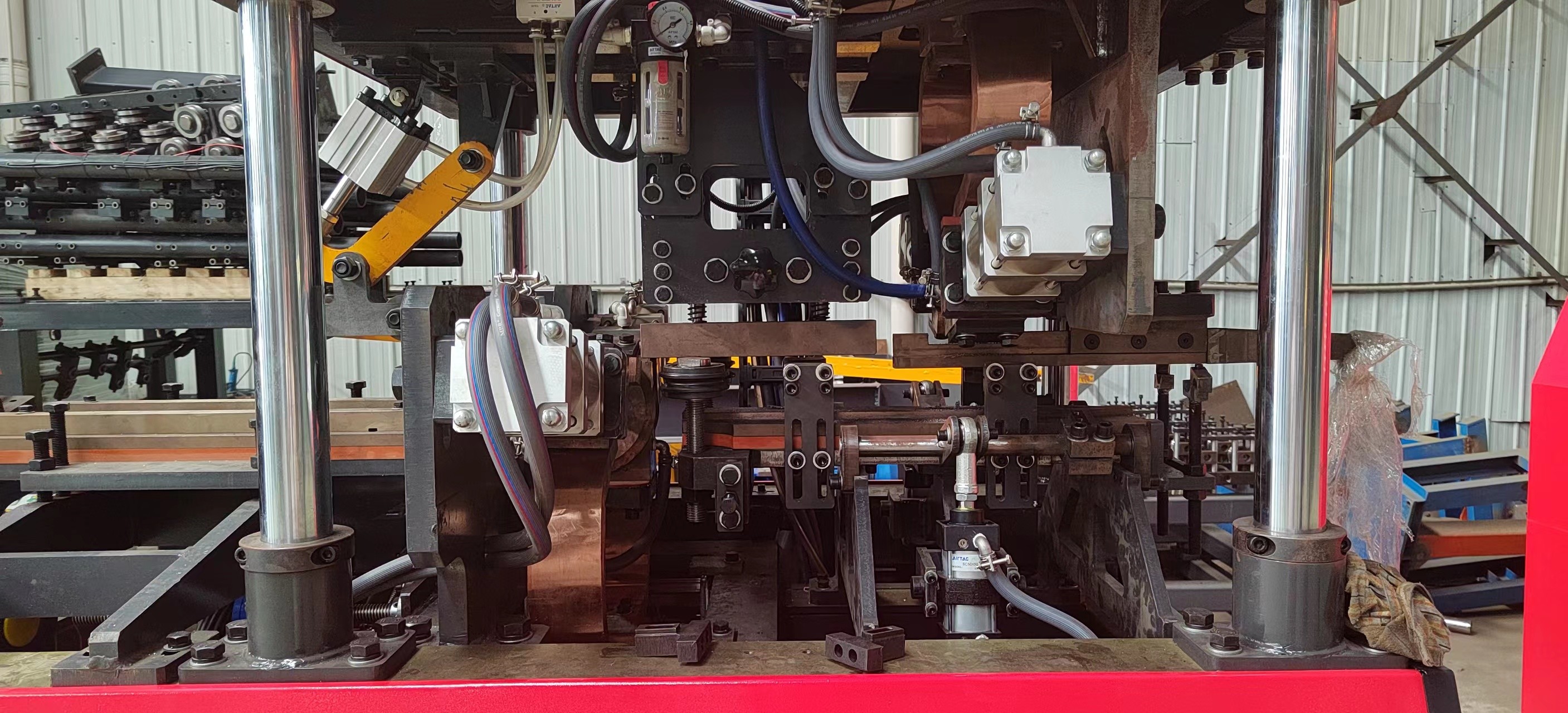

6. 溶接部

スポット溶接機は上下に 1 台ずつ、計 2 台の変圧器を備えています。同期性の高い 4 つの下部プレス ローラー。

溶接シリンダーはストロークが小さく、力が大きく、溶接速度が速く、高品質です。

溶接シリンダーは高品質ブランドを使用しており、エアクランプ式です。

溶接電極はクロムジルコニウム合金銅製です。

位置決め機構を搭載しており、溶接の形状や寸法を確実に保つことができます。

2点抵抗スポット溶接法により、従来品と比較して施工力を60％削減し、各溶接点の溶接パラメータを独立して設定可能です。

4方向電極ヘッドは4回再利用でき、コストを3倍削減します。

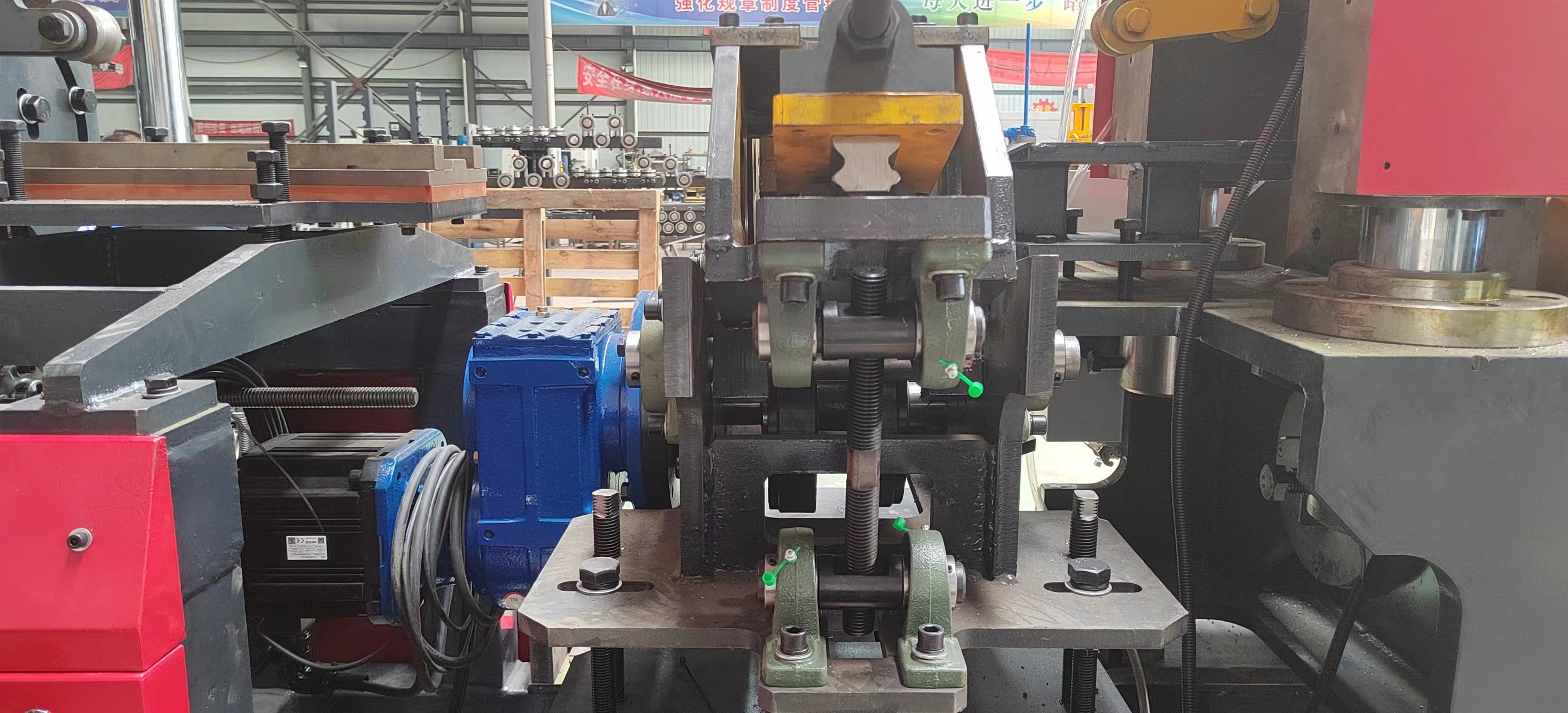

7. 切断機構

「ハサミタイプ」切断モードは、切断プロセスによって引き起こされるオープン溶接の問題を効果的に解決し、切断中のトラスの変形や歪みを回避するために採用されています。

切断速度が速く、溶接を止める必要がありません。

メインおよびサイド補強溶接接合部の高強度切断には、最新開発の高強度で強靱な中国製金型鋼が使用されています。

8. 自動回収・集積機構

自動回収機構により、生産を停止することなく継続して行うことができ、効率が向上します。

長短のさまざまなサイズのトラスを収集できます。

トラスの自動収集、積み重ね、出荷はすべて完全に自動化されています。

自動回収・集積装置により作業員を2名削減。

9. 電気制御システム

安定性の高いHechuan社の制御システムを採用しています。

10. オペレーティングシステム

操作ボタンなどの部品には高品質な製品を使用しています。

装置の操作と調整は簡単です。

速度や溶接パラメータなどの操作が便利です。

1.5 機器構成とコンポーネントブランド

·

10

2. 冷却水装置

冷却水装置長さ * 幅 * 高さ = 1310 * 630 * 1230 mm。

空冷ボックス型チラーユニットの技術仕様は以下のとおりです。

3。空気 コンプレッサー

BK22-8ZG 空冷スクリューマシンの技術パラメータ
